HIWIN Linear motion guide bearing LGW15CB
品牌	HIWIN上银丝杠滑块
型号	LGW15CB
分类
产地
邮件	请联系 Email:hrbn@hrbnbearing.com
电话	+86-25-52217447 86629760 86622491 86622492 86622493

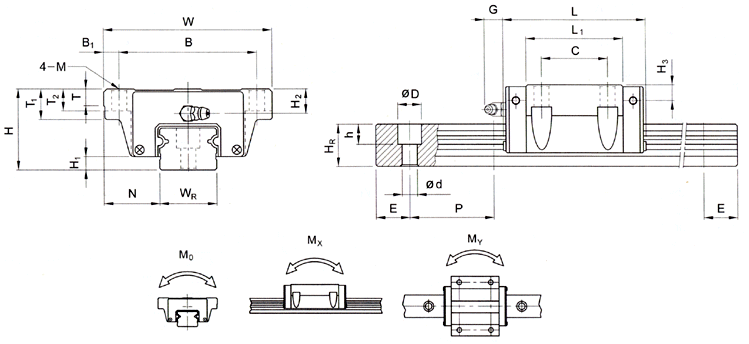

型号	组件尺寸 (mm)			滑块尺寸 (mm)													滑轨尺寸 (mm)
	H	H₁	N	W	B	B₁	C	L₁	L	G	M	T	T₁	T₂	H₂	H₃	W_R	H_R	D	h	d	P	E
LGW 15CB	24	4.5	16	47	38	4.5	30	39.6	60.6	5.3	Ø4.5	6	9	7	4.5	3.6	15	14	7.5	5.3	4.5	60	20
LGW 20CB	30	5	21.5	63	53	5	40	52.7	77.3	12	Ø6	8	10	10	7.1	7.1	20	15	9.5	8.5	6	60	20
LGW 20HB								67	91.6
LGW 25CB	36	6.5	23.5	70	57	6.5	45	57.6	85.6	12	Ø7	8	14	10	7.2	7	23	20	11	9	7	60	20
LGW 25HB								76.6	104.6
LGW 30CB	42	7	31	90	72	9	52	72	104.4	12	Ø9	8	16	10	7.5	7.5	28	23	14	12	9	80	20
LGW 30HB								93	125.4
LGW 35CB	48	8	33	100	82	9	62	82	118.4	12	Ø9	10	18	13	8	9	34	25	14	12	9	80	20
LGW 35HB								105.8	142.2
LGW 45CB	60	10	37.5	120	100	10	80	99.6	139.2	12.9	Ø11	15	22	15	11	11	45	32	20	17	14	105	22.5
LGW 45HB								133	172.6
LGW 55CB	70	13	43.5	140	116	12	95	115.8	164.8	12.9	Ø14	17	26	17	12	12	53	40	23	20	16	120	30
LGW 55HB								154.7	203.7
LGW 65CB	90	19	53.5	170	142	14	110	138.6	197.6	12.9	Ø16	23	37	23	20	20	63	48	26	22	18	150	35
LGW 65HB								187.6	246.6

型号	滑轨的固定螺栓尺寸 (mm)	基本动额定负荷 C(kgf)	基本静额定负荷 C₀(kgf)	容许静力矩			重量
型号	滑轨的固定螺栓尺寸 (mm)	基本动额定负荷 C(kgf)	基本静额定负荷 C₀(kgf)	M_R (kgf-m)	M_P (kgf-m)	M_Y (kgf-m))	滑块 (kg)	滑轨 (kg/m)
LGW 15CB	M4×16	1040	1680	13.5	11.0	11.0	0.20	1.47
LGW 20CB	M5×16	1650	2670	28.1	22.8	22.8	0.46	2.08
LGW 20HB	M5×16	2100	3400	35.7	35.9	35.9	0.58	2.08
LGW 25CB	M6×20	2410	3880	46.6	37.2	37.2	0.64	3.15
LGW 25HB	M6×20	3210	5180	62.2	63.6	63.6	0.86	3.15
LGW 30CB	M8×25	3380	5460	79.3	61.2	61.2	1.20	4.41
LGW 30HB	M8×25	4400	7100	103.0	100.4	100.4	1.56	4.41
LGW 35CB	M8×25	4180	6740	118.1	84.4	84.4	1.78	5.93
LGW 35HB	M8×25	5430	8770	153.5	138.4	138.4	2.34	5.93
LGW 45CB	M12×35	6020	9710	223.5	141.3	141.3	3.13	10.01
LGW 45HB	M12×35	8430	13600	312.8	259.2	259.2	4.27	10.01
LGW 55CB	M14×45	9740	13220	384.9	280.9	280.9	5.50	14.82
LGW 55HB	M14×45	11810	18510	489.8	442.7	442.7	6.70	14.82
LGW 65CB	M16×50	14940	20990	738.8	579.0	579.0	8.50	21.26
LGW 65HB	M16×50	18290	27290	1007.5	1040.8	1040.8	10.70	21.26

南京哈宁轴承制造有限公司是一家国际专业进口轴承具有16年经营历史的供应商，我们主要提供: SKF, FAG, INA, TIMKEN, NSK, NTN, KOYO, IKO, ASAHI, FYH 原装进口品牌轴承,深沟球轴承,调心球轴承,圆柱滚子轴承,调心滚子轴承,滚针轴承,角接触球轴承,圆锥滚子轴承,平面推力球轴承,推力圆柱滚子轴承,平面推力滚子轴承,滚针和角接触球组合轴承,滚轮轴承,单向轴承,含油轴承,偏心轴承，整体偏心轴承,万向节轴承,关节杆端轴承,直线运动轴承,不锈钢轴承,扎机四列轴承,四列圆柱滚子轴承,双列背对背角接触球轴承,双列面对面角接触球轴承,双列串联角接触球轴承,四联角接触轴承,汽车专用轴承,滚动丝杆轴承,应制圆锥滚子轴承,高温轴承,如果您想了解更多信息或订购 HIWIN上银丝杠滑块 LGW15CB bearing, 请随时与我联系。

我们是一站式高品质的供应商，我们也有全球供应商的轴承，提供多样化的轴承为您的需要。我们是批发和零售供应商在当今竞争激烈的国际市场，我们可以满足您的技术要求和良好的价格产品，根据您的实际需要.

我们的产品型号齐全，交货准时，我们可以提供标准和非标产品，我们致力于为客户提供优质的售前售后服务和售后服务。为您提供优质的产品和优良的服务，以最低的价格提供最优质的轴承，坚持“以客户为中心”的理念，随时倾听用户的反馈信息，更好地为客户服务。.

我们承诺，我们可以提供最好的产品，最好的服务给我们的客户。我们将提供 HIWIN上银丝杠滑块 LGW15CB bearing 以最好的质量和竞争力的价格为您，如果您需要 HIWIN上银丝杠滑块 LGW15CB bearing 或其他品牌 LGW15CB bearing 请随时与我们联系.联系人：刘长岭 13801591302 .
